チップボディの種類と役割
トーチボディの先に付いているチップボディはインシュレータとチップを取付ける部品です。
溶接熱によって劣化し、チップやインシュレータの交換を繰り返すとねじ山が摩耗していきます。ねじがしっかりかみ合わないと、電流が安定しない、先端部品にガタツキが出るなどの症状がでます。
溶接品質の維持と高額なトーチボディが痛まないように定期的な交換が重要な部品です。
※180A、200A用トーチはチップボディとトーチボディが一体になっています。（フレキシブルタイプの200A用にはチップボディがあります。）
350A 半自動溶接トーチ 部品図
BLUE TORCHのトーチ交換部品
ブルートーチⅡ,Ⅲ,Ⅳに互換性のある共通部品：ノズル、チップ、オリフィス、インシュレータ（絶縁筒）、チップボディ、トーチボディ
ブルートーチⅣ専用部品：ハンドル、トリガ、トリガスプリング、マイクロスイッチ
先端の消耗品は旧ブルートーチと互換性がありますがハンドルまわりは新形状になったことでBT3504専用になっています。
店長の
オススメPoint
商品詳細

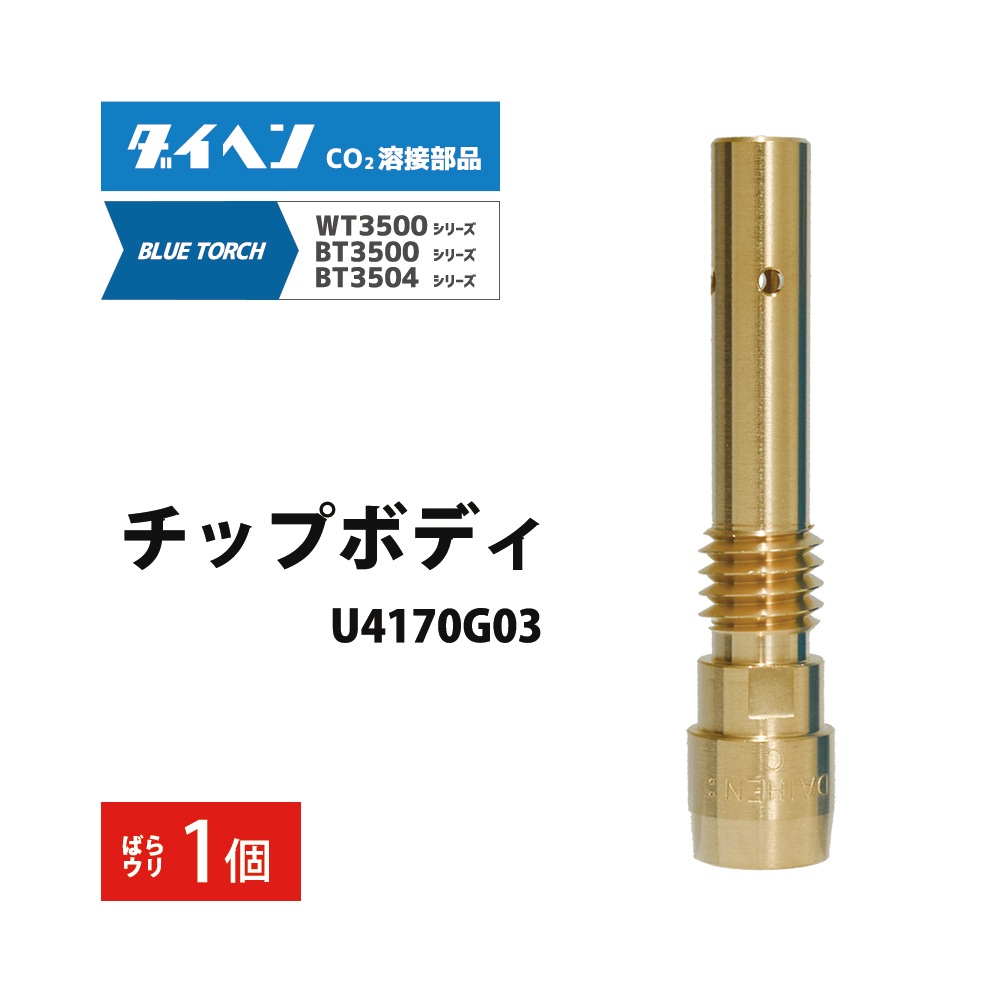

ダイヘン（DAIHEN）の半自動トーチ BT3504用の純正 チップボディ U4170G03 ばら売り 1個です。
トーチボディの先に取り付け、インシュレータ（絶縁筒）やコンタクトチップを接続する部品です。
チップボディを適切に交換することで溶接品質を維持し、トーチボディの寿命を延ばすことにも繋がります。

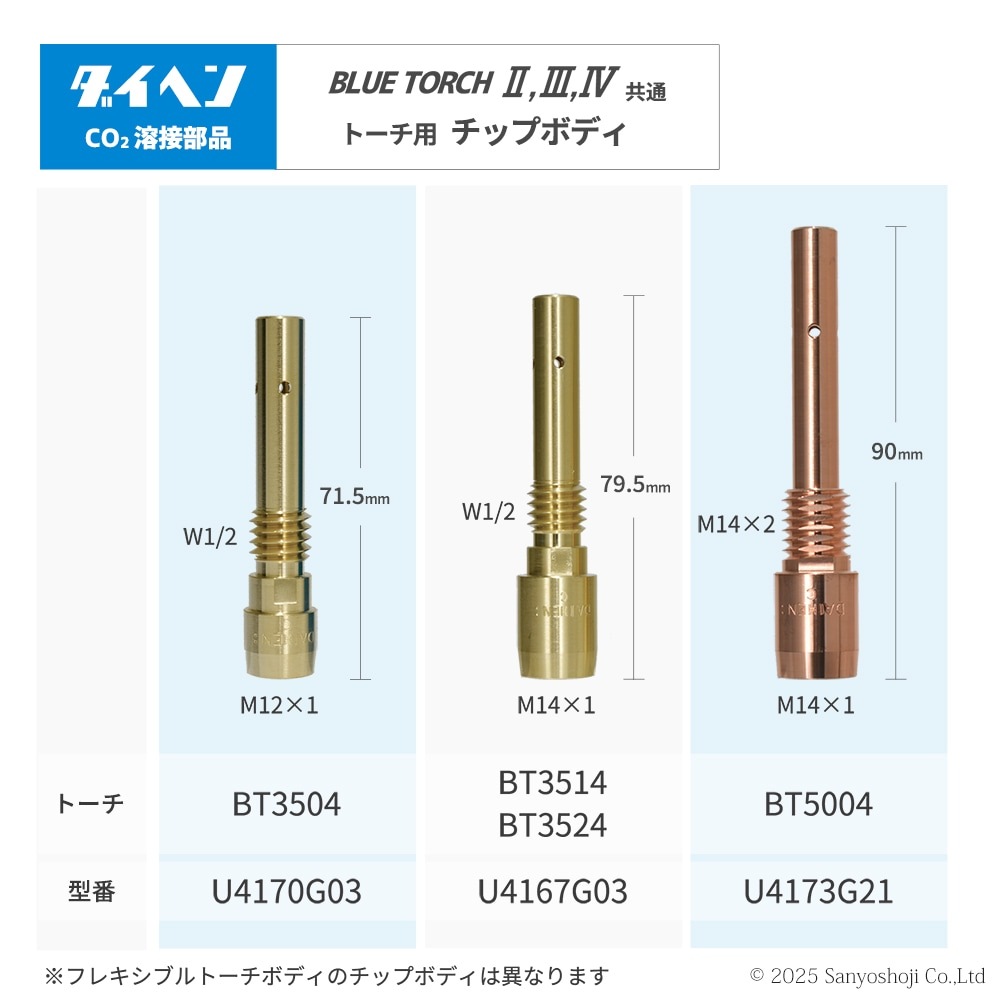

使用可能トーチ
BLUE TORCH4 BT3504-30、BT3504-45、BT3504-60
BLUE TORCH3 BT3500-30、BT3500-45、BT3500-60
BLUE TORCH2 WT3500-SD、WT3500-MD、WT3500-LD
※電圧検出線付タイプのV型にも使用できます。
チップボディの種類と役割
トーチボディの先に付いているチップボディはインシュレータとチップを取付ける部品です。
溶接熱によって劣化し、チップやインシュレータの交換を繰り返すとねじ山が摩耗していきます。ねじがしっかりかみ合わないと、電流が安定しない、先端部品にガタツキが出るなどの症状がでます。
溶接品質の維持と高額なトーチボディが痛まないように定期的な交換が重要な部品です。
※180A、200A用トーチはチップボディとトーチボディが一体になっています。（フレキシブルタイプの200A用にはチップボディがあります。）
350A 半自動溶接トーチ 部品図
BLUE TORCHのトーチ交換部品
ブルートーチⅡ,Ⅲ,Ⅳに互換性のある共通部品：ノズル、チップ、オリフィス、インシュレータ（絶縁筒）、チップボディ、トーチボディ
ブルートーチⅣ専用部品：ハンドル、トリガ、トリガスプリング、マイクロスイッチ
先端の消耗品は旧ブルートーチと互換性がありますがハンドルまわりは新形状になったことでBT3504専用になっています。
店長の
オススメPoint
ダイヘン（DAIHEN） 純正 チップボディU4170G03 ばら売り 1個です。ブルートーチ BT3504用です。
チップボディはチップやインシュレータを取付ける需要な部品です。溶接電流をしっかり先端部に伝えるためにはチップボディの状態が関係します。
溶接しているとチップボディのねじ山が摩耗、変形するなど消耗していきます。トーチボディが焼けてダメにならないようにチップボディを適切に交換することがトータルコストの削減に繋がります。
メーカーの最小梱包は2個/箱ですが、こちらの商品は、バラ売り1個になります。
ブルートーチ2のWT3500シリーズ、ブルートーチ3のBT3500シリーズともに互換性があります。
商品詳細
ダイヘン（DAIHEN）の半自動トーチ BT3504用の純正 チップボディ U4170G03 ばら売り 1個です。
トーチボディの先に取り付け、インシュレータ（絶縁筒）やコンタクトチップを接続する部品です。
チップボディを適切に交換することで溶接品質を維持し、トーチボディの寿命を延ばすことにも繋がります。
使用可能トーチ
BLUE TORCH4 BT3504-30、BT3504-45、BT3504-60
BLUE TORCH3 BT3500-30、BT3500-45、BT3500-60
BLUE TORCH2 WT3500-SD、WT3500-MD、WT3500-LD
※電圧検出線付タイプのV型にも使用できます。
ダイヘン ( DAIHEN ) チップ ボディ U4170G03 CO2 MAG 溶接 ブルートーチ BT3504、BT3500 シリーズ 用 ばら売り 1個
￥3,157（税込）
在庫あり／あと12個
- システム商品コード
- 000000004123
- 独自商品コード
- u4170g03-350-01
- 送料について
- 送料全国一律850円 8,500円以上のお買い上げで送料無料 ※ 離島及び一部地域により送料が必要になることがあります。
この商品についてのレビュー
レビューはまだありません
ダイヘン（DAIHEN） 純正 チップボディU4170G03 ばら売り 1個です。ブルートーチ BT3504用です。
チップボディはチップやインシュレータを取付ける需要な部品です。溶接電流をしっかり先端部に伝えるためにはチップボディの状態が関係します。
溶接しているとチップボディのねじ山が摩耗、変形するなど消耗していきます。トーチボディが焼けてダメにならないようにチップボディを適切に交換することがトータルコストの削減に繋がります。
メーカーの最小梱包は2個/箱ですが、こちらの商品は、バラ売り1個になります。
ブルートーチ2のWT3500シリーズ、ブルートーチ3のBT3500シリーズともに互換性があります。
