YR-70V RC1/4 使用方法
使用開始の手順
1. 容器(ボンベ)の口金、調整器取り付け口に汚れがないか確認
2. 調整器の圧力調整ハンドルが左に回しきっている(フリーな状態になっている)ことを確認
3. 容器(ボンベ)に調整器を取り付ける
4. 調整器のスパナを使用し、増し締めする
5. ゆっくり(一時側圧力計の針の動きが目で追える程度)容器バルブを開
※圧力調整器の正面に立たずに操作する
6. ボンベと調整器の接続部から漏れがないか？漏えい検知剤で確認する
7. 圧力調整ハンドルを右に回し、使用したい圧力へ設定する
8. 使用開始
使用終了の手順
1. 容器(ボンベ)の容器バルブを全閉する
2. ストップバルブを開き、ガスを放出した後、圧力調整ハンドルを左に回し、フリーな状態にする
3. 調整器内に残圧がないことを確認する
4 .終了

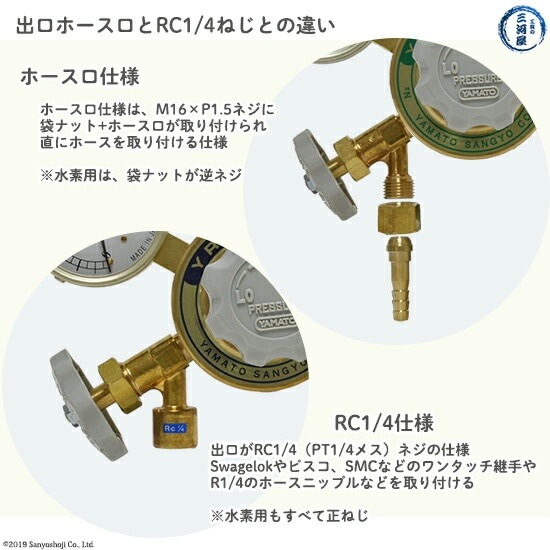

出口ホース口とRC1/4の違い
YR-70VのRC1/4仕様は、通常φ8mmホース口(M16×P1.5袋ナット)の部分が一般的なテーパーネジRC1/4(PT1/4)になったタイプです。
出口RC1/4にはRネジの一般的な1/4の継ぎ手を取り付けることができます。
取付例)ピスコ、SMC、CKD、スウェージロックなどの継ぎ手を取り付け、ナイロンチューブやウレタンチューブ、SUS管などを接続することができます。
※テーパーネジなのでシールテープを巻いた後で取り付けてください。
出口RC1/4仕様の出口に取り付ける継手
ヤマト産業の調整器 ガス出口袋ナットの形状はガス種によって異なります。
窒素、アルゴン、空気、関東式酸素
W22-14（正ネジ袋ナット）
水素用 W22-14（逆ネジ袋ナット）1本ラインの溝がある
ヘリウム用 W21-14（逆ネジ袋ナット）2本ラインの溝がある
関西式酸素用 W23-14（正ネジオス）
店長の
オススメPoint
商品詳細

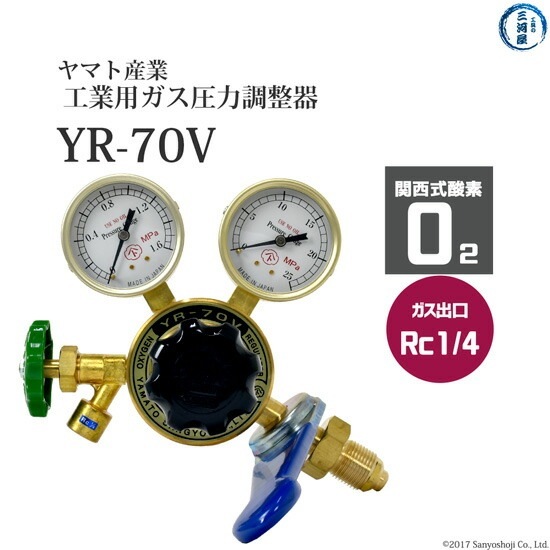

ヤマト産業の工業用酸素(O2)用関西式のストップバルブ付きの出口RC1/4ねじ仕様のボンベに直接取り付けるタイプのレギュレータYR-70Vです。
静岡県の富士川より西側で使用されている工業用酸素ボンベの規格W23-14山右のボンベ口金に取り付けるためのボンベ取付口になっています。
※関東式の酸素ボンベを使用する場合は、関東式の圧力調整器を使用するか、メンソケ(ソケットメン)などの変換継ぎ手を使用してください。
ガスの出口はRC1/4(PT1/4)のメスのテーパーネジになっているため、スウェージロックやSMC、PISCOなど1/4テーパーネジの継ぎ手を取り付け、各種ホースを接続することができます。
調圧後の圧力は、0.2～0.99MPaでストップバルブがついている一般的な仕様です。
※ガス出口は、RC1/4(PT1/4)のメスのテーパーネジになっています。
(一般的な右ネジの規格です)
YR-70V RC1/4 使用方法
使用開始の手順
1. 容器(ボンベ)の口金、調整器取り付け口に汚れがないか確認
2. 調整器の圧力調整ハンドルが左に回しきっている(フリーな状態になっている)ことを確認
3. 容器(ボンベ)に調整器を取り付ける
4. 調整器のスパナを使用し、増し締めする
5. ゆっくり(一時側圧力計の針の動きが目で追える程度)容器バルブを開
※圧力調整器の正面に立たずに操作する
6. ボンベと調整器の接続部から漏れがないか？漏えい検知剤で確認する
7. 圧力調整ハンドルを右に回し、使用したい圧力へ設定する
8. 使用開始
使用終了の手順
1. 容器(ボンベ)の容器バルブを全閉する
2. ストップバルブを開き、ガスを放出した後、圧力調整ハンドルを左に回し、フリーな状態にする
3. 調整器内に残圧がないことを確認する
4 .終了
出口ホース口とRC1/4の違い
YR-70VのRC1/4仕様は、通常φ8mmホース口(M16×P1.5袋ナット)の部分が一般的なテーパーネジRC1/4(PT1/4)になったタイプです。
出口RC1/4にはRネジの一般的な1/4の継ぎ手を取り付けることができます。
取付例)ピスコ、SMC、CKD、スウェージロックなどの継ぎ手を取り付け、ナイロンチューブやウレタンチューブ、SUS管などを接続することができます。
※テーパーネジなのでシールテープを巻いた後で取り付けてください。
出口RC1/4仕様の出口に取り付ける継手
ヤマト産業の調整器 ガス出口袋ナットの形状はガス種によって異なります。
窒素、アルゴン、空気、関東式酸素
W22-14（正ネジ袋ナット）
水素用 W22-14（逆ネジ袋ナット）1本ラインの溝がある
ヘリウム用 W21-14（逆ネジ袋ナット）2本ラインの溝がある
関西式酸素用 W23-14（正ネジオス）
店長の
オススメPoint
YR-70V(YR70V)酸素用の関西式酸素ボンベ直結タイプ、出口がPT1/4(RC1/4)になっている高圧ガス調整器です。
静岡県より西側の地域で使用されるボンベに取り付けられる仕様のW23-14おねじのため、東日本で使用されているボンベに取り付けることができません。
(変換継ぎ手が必要になります)
0.2～0.99MPaというよく使われる圧力設定が可能です。こちらの商品にはストップバルブが取り付けられているので、 ガスの供給を頻繁に操作する方にはとても便利です。
ガスの出口は、RC1/4になっているため、R1/4のテーパーネジオスの継ぎ手を取り付けて、いろいろな接続が可能になります。
YR-70Vにφ1/4のSUS管を取り付けるときにはスウェージロックSS-400-1-4RT、φ1/8のSUS管には、SS-200-1-4RTをおススメしています。
商品詳細
ヤマト産業の工業用酸素(O2)用関西式のストップバルブ付きの出口RC1/4ねじ仕様のボンベに直接取り付けるタイプのレギュレータYR-70Vです。
静岡県の富士川より西側で使用されている工業用酸素ボンベの規格W23-14山右のボンベ口金に取り付けるためのボンベ取付口になっています。
※関東式の酸素ボンベを使用する場合は、関東式の圧力調整器を使用するか、メンソケ(ソケットメン)などの変換継ぎ手を使用してください。
ガスの出口はRC1/4(PT1/4)のメスのテーパーネジになっているため、スウェージロックやSMC、PISCOなど1/4テーパーネジの継ぎ手を取り付け、各種ホースを接続することができます。
調圧後の圧力は、0.2～0.99MPaでストップバルブがついている一般的な仕様です。
※ガス出口は、RC1/4(PT1/4)のメスのテーパーネジになっています。
(一般的な右ネジの規格です)
ヤマト産業 圧力調整器 ( レギュレータ ) 工業 酸素 ( 関西 )用 YR-70V 出口 Rc1/4 ストップバルブ付き
￥15,444（税込）
在庫あり／あと3個
- システム商品コード
- 000000004489
- 独自商品コード
- yr70v_rc14_o2_w
- 送料について
- 送料全国一律850円 8,500円以上のお買い上げで送料無料 ※ 離島及び一部地域により送料が必要になることがあります。
この商品についてのレビュー
レビューはまだありません
YR-70V(YR70V)酸素用の関西式酸素ボンベ直結タイプ、出口がPT1/4(RC1/4)になっている高圧ガス調整器です。
静岡県より西側の地域で使用されるボンベに取り付けられる仕様のW23-14おねじのため、東日本で使用されているボンベに取り付けることができません。
(変換継ぎ手が必要になります)
0.2～0.99MPaというよく使われる圧力設定が可能です。こちらの商品にはストップバルブが取り付けられているので、 ガスの供給を頻繁に操作する方にはとても便利です。
ガスの出口は、RC1/4になっているため、R1/4のテーパーネジオスの継ぎ手を取り付けて、いろいろな接続が可能になります。
YR-70Vにφ1/4のSUS管を取り付けるときにはスウェージロックSS-400-1-4RT、φ1/8のSUS管には、SS-200-1-4RTをおススメしています。
